Crear líneas de corte para PTPrint en Adobe Illustrator
Si usted tiene una CX1200e y usa PTPrint, hay diferentes métodos que se pueden utilizar para crear un archivo de corte (Vea el manual para más información) dtm-print.eu/europe/cx1200e-downloads.html
Este folleto describe como crear la linea de corte en su programa de diseño e importarla a PTPrint junto con la etiqueta. Este método es especialmente útil para formas no estándar o para lineas de corte que no siguen el borde de la etiqueta impresa.
Instrucciones para Adobe Illustrator:
Abra el gráfico en el programa de origen. en este caso se está usando Adobe Illustrator.
Si todavía no lo ha hecho, cree una línea de contorno. Ubique la línea en la parte inferior en el lugar exacto donde le gustaría que la FX1200e realice el corte.
Seleccione la línea.

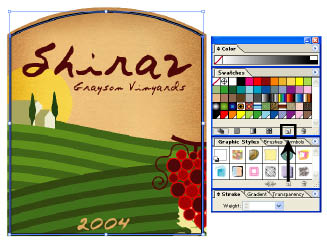

Abra la ventana de muestra y pulse el botón de nueva muestra
Así se creará una nueva muestra de color.

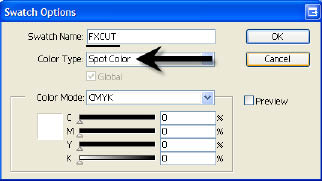

Haga doble click para abrir las opciones de la muestra.
Renombre el archivo como "FXCUT".
Ajuste en Color Type "Spot Color."
Ajuste el color en blanco. Esto es necesario porque cualquier parte de la línea de contorno que no esté cubierta por algún objeto se imprimirá a menos que ajuste el color en blanco.
Asegúrese de que el relleno del objeto sea la muestra FXCUT y que el contorno sea transparente
Presione OK.
Guarde el archivo como EPS (Encapsulated Post Script).
Advertencia: Siempre use el mismo archivo PTPrint para imprimir en la CX1200e.Las líneas de corte no se imprimirán. Si llegara a cambiar el diseño del gráfico deberá crear otra línea de corte, de lo contrario esta no se alineará con el gráfico.
